Stahlwerkhalle für Reparaturen

005 / Architektur · München · WS 2025/26

Tragwerk als Ornament.

Der Studienentwurf für den Münchner Abfallwirtschaftsbetrieb verbindet Werkstätten mit öffentlich zugänglichen Reparaturangeboten. Zwei aufgeständerte Hallenkörper werden durch eine begrünte Fuge gegliedert. Das außenliegende Stahltragwerk ordnet das Gebäude und prägt seinen architektonischen Ausdruck.

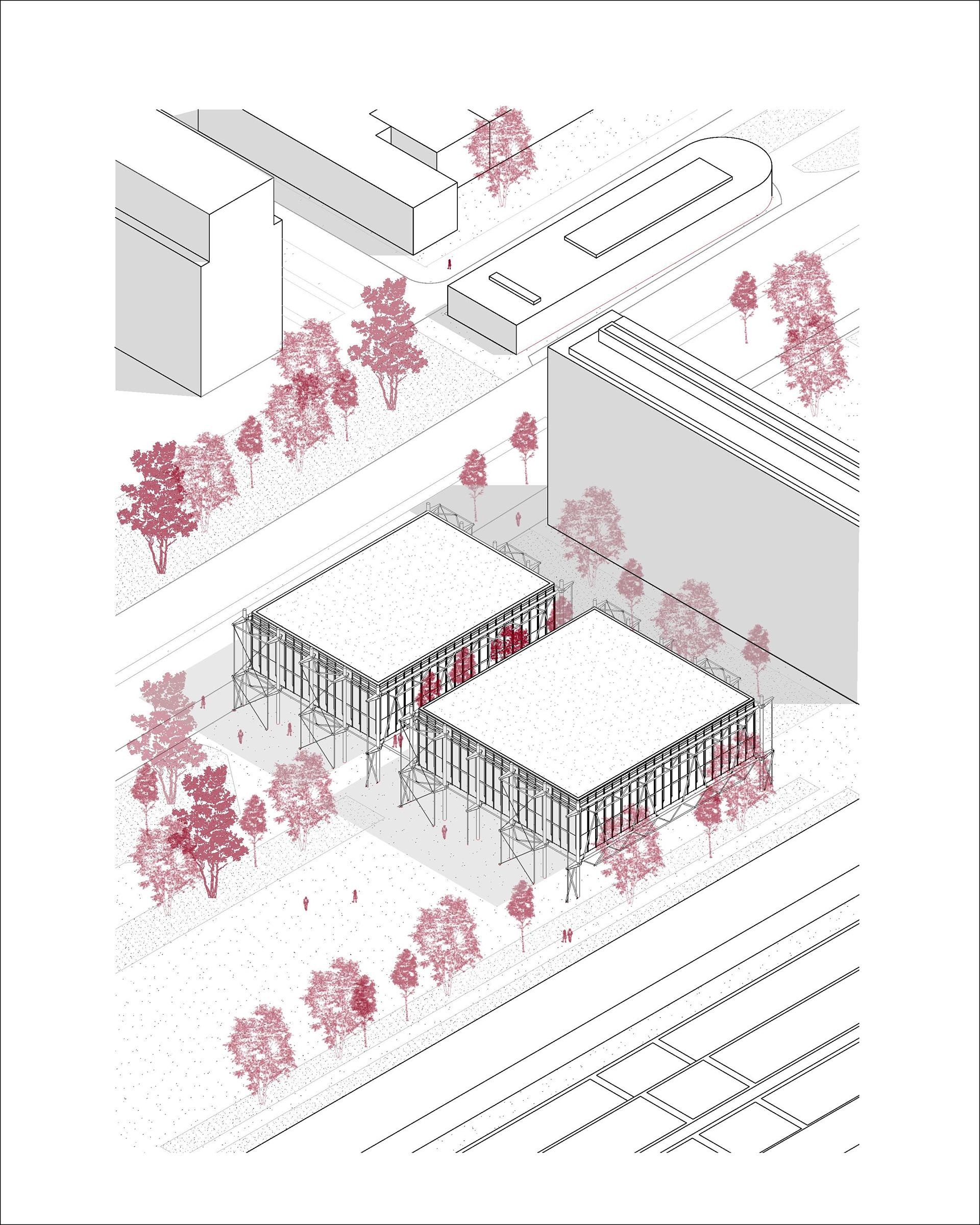

Schwarzplan · München, Georg-Brauchle-Ring
Schwarzplan · München, Georg-Brauchle-Ring

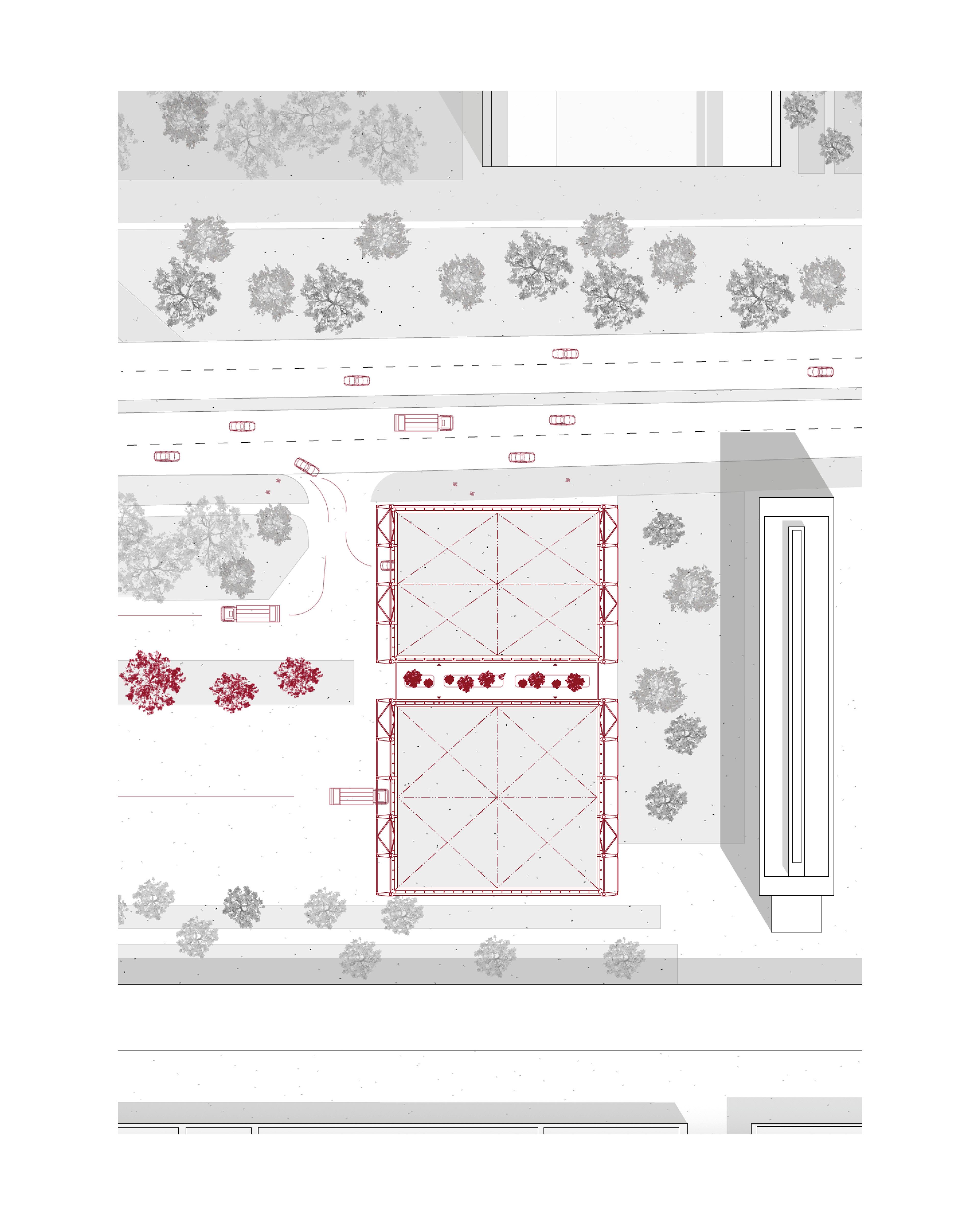

Lageplan · Zwei Hallen und eine grüne Fuge
Lageplan · Zwei Hallen und eine grüne Fuge
Zwei Hallen.
Eine grüne Mitte.

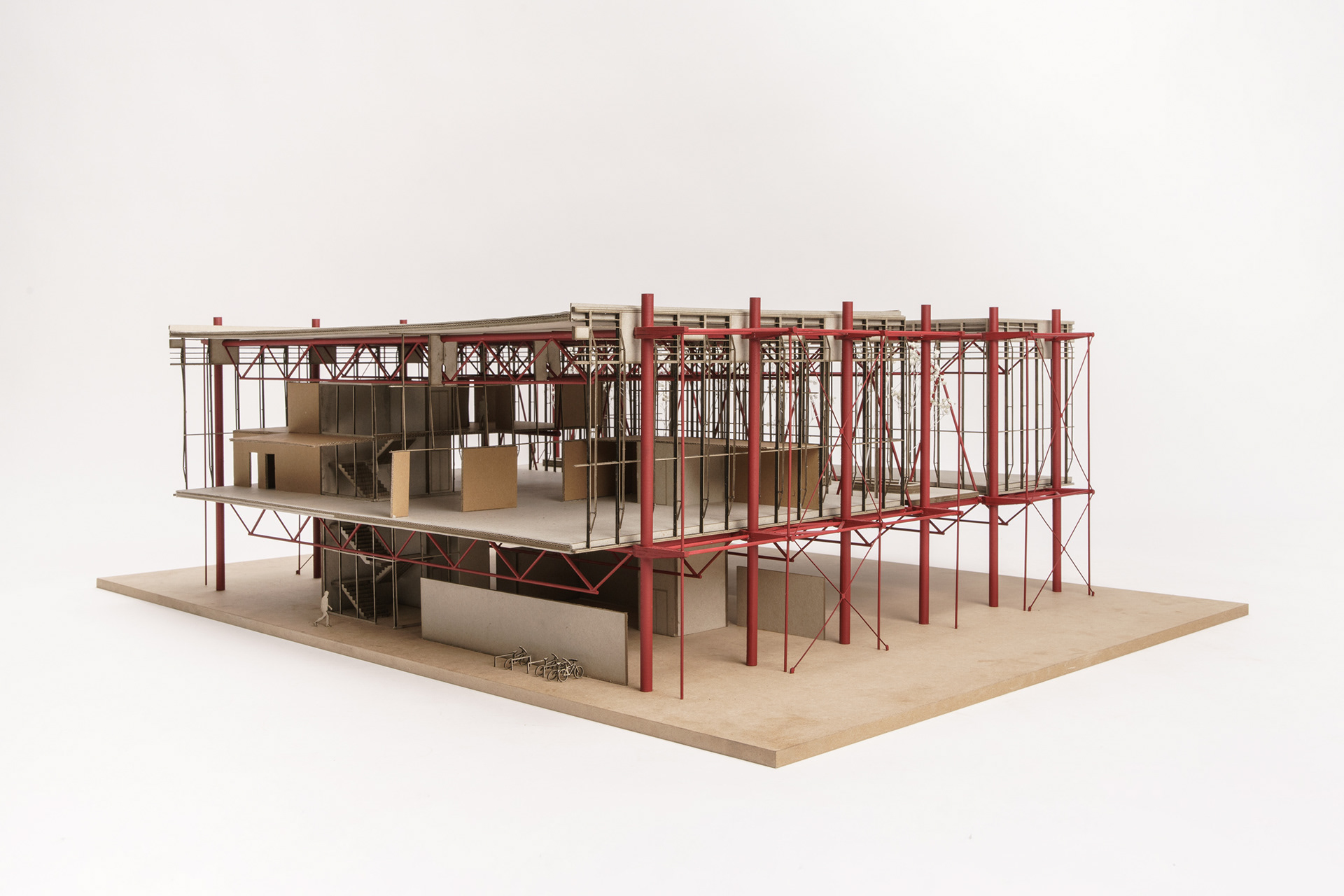

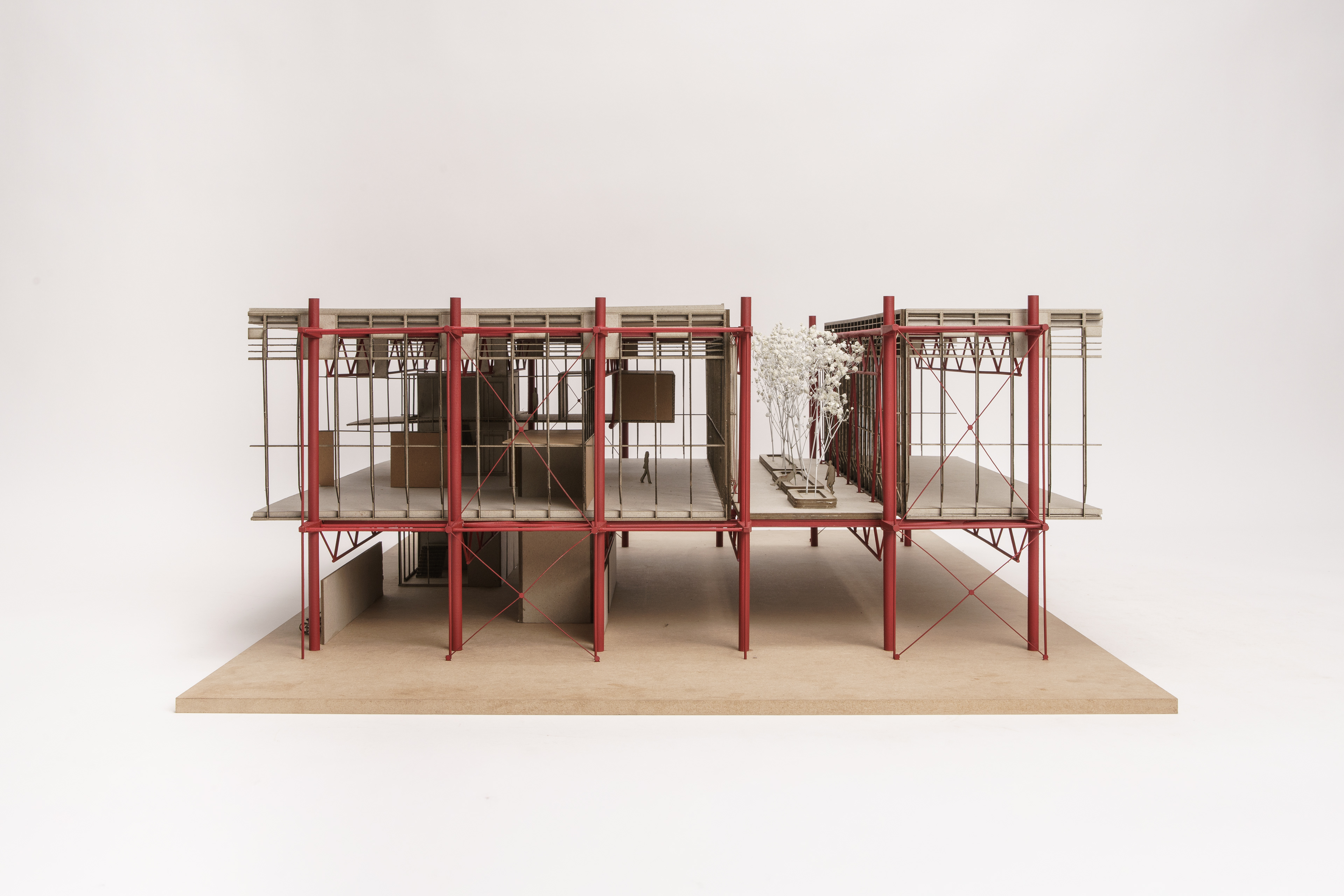

Modellperspektive der Stahlwerkhalle mit außenliegendem rotem Tragwerk und angehobenen Hallenkörpern
01 / Aufständerung

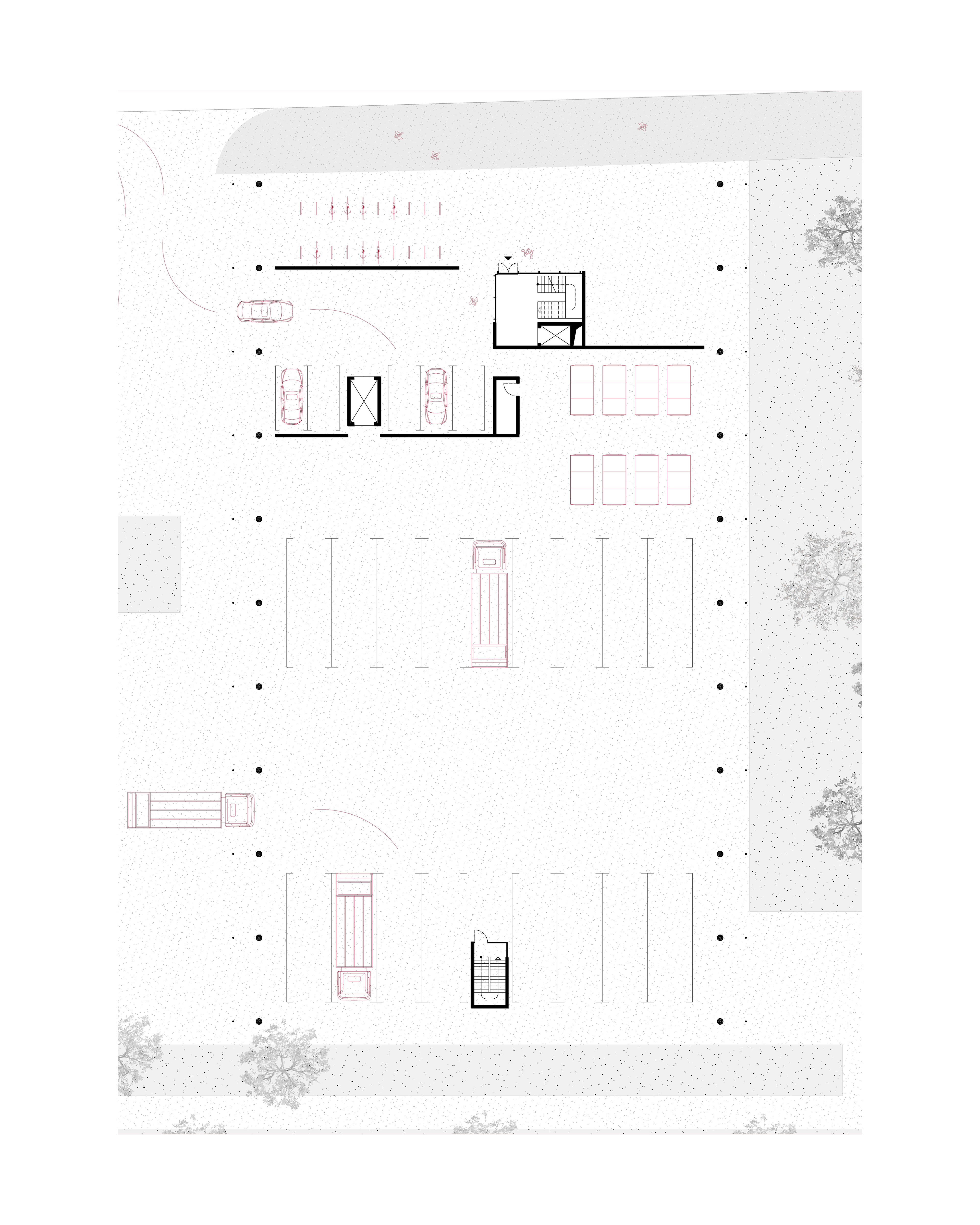

Die Hallenkörper stehen auf Stützen. Das Erdgeschoss bleibt für Müllfahrzeuge durchfahrbar; die Reparatur- und Werkstattnutzungen liegen auf der angehobenen Ebene. Diese vertikale Trennung ermöglicht, den betrieblichen Verkehr und die öffentlichen Angebote am selben Standort zu organisieren.

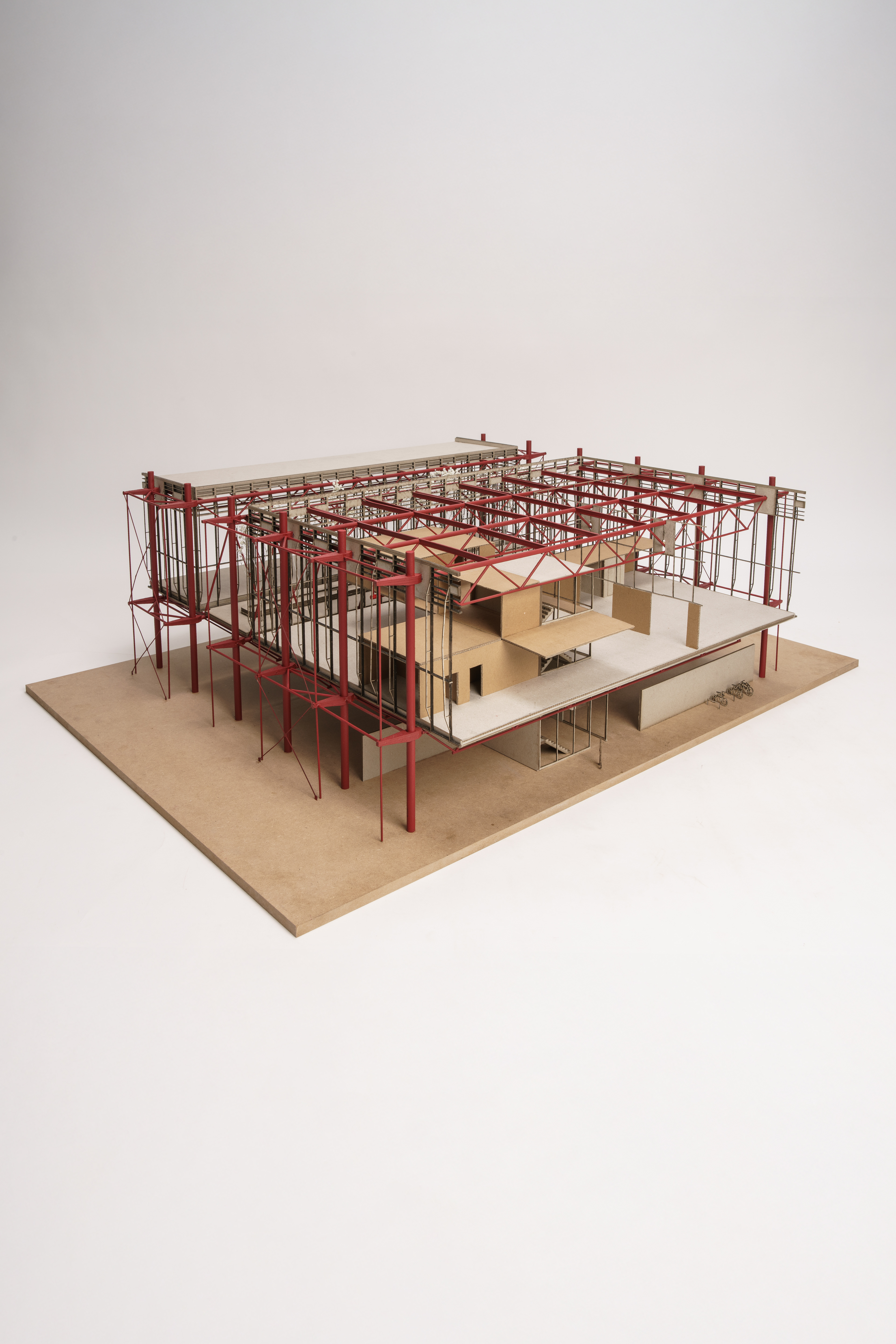

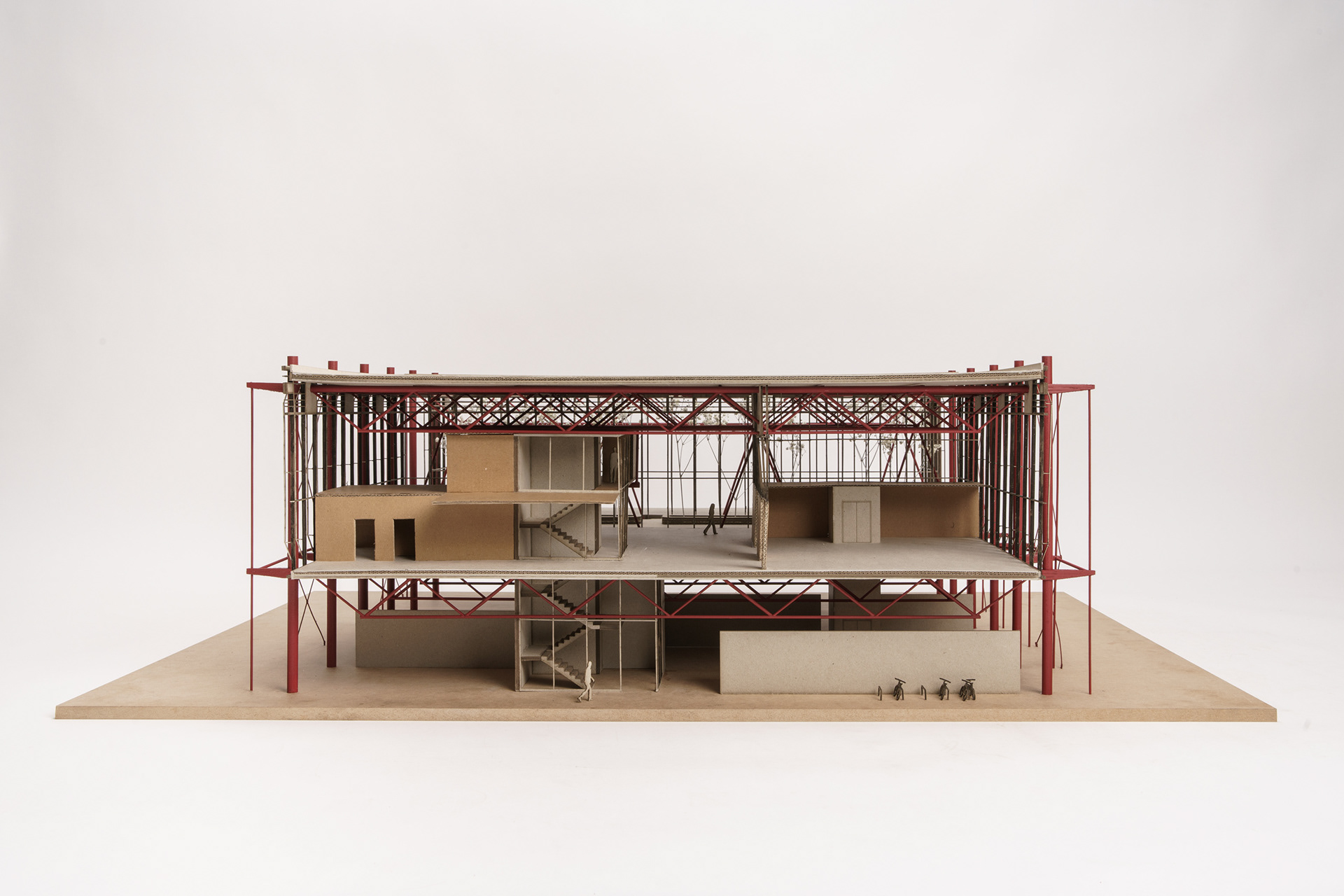

Geöffnetes Architekturmodell im Querschnitt: aufgeständerte Halle mit durchfahrbarem Erdgeschoss, Werkstattebene und Galerien
Unten Bewegung.
Oben Reparatur.

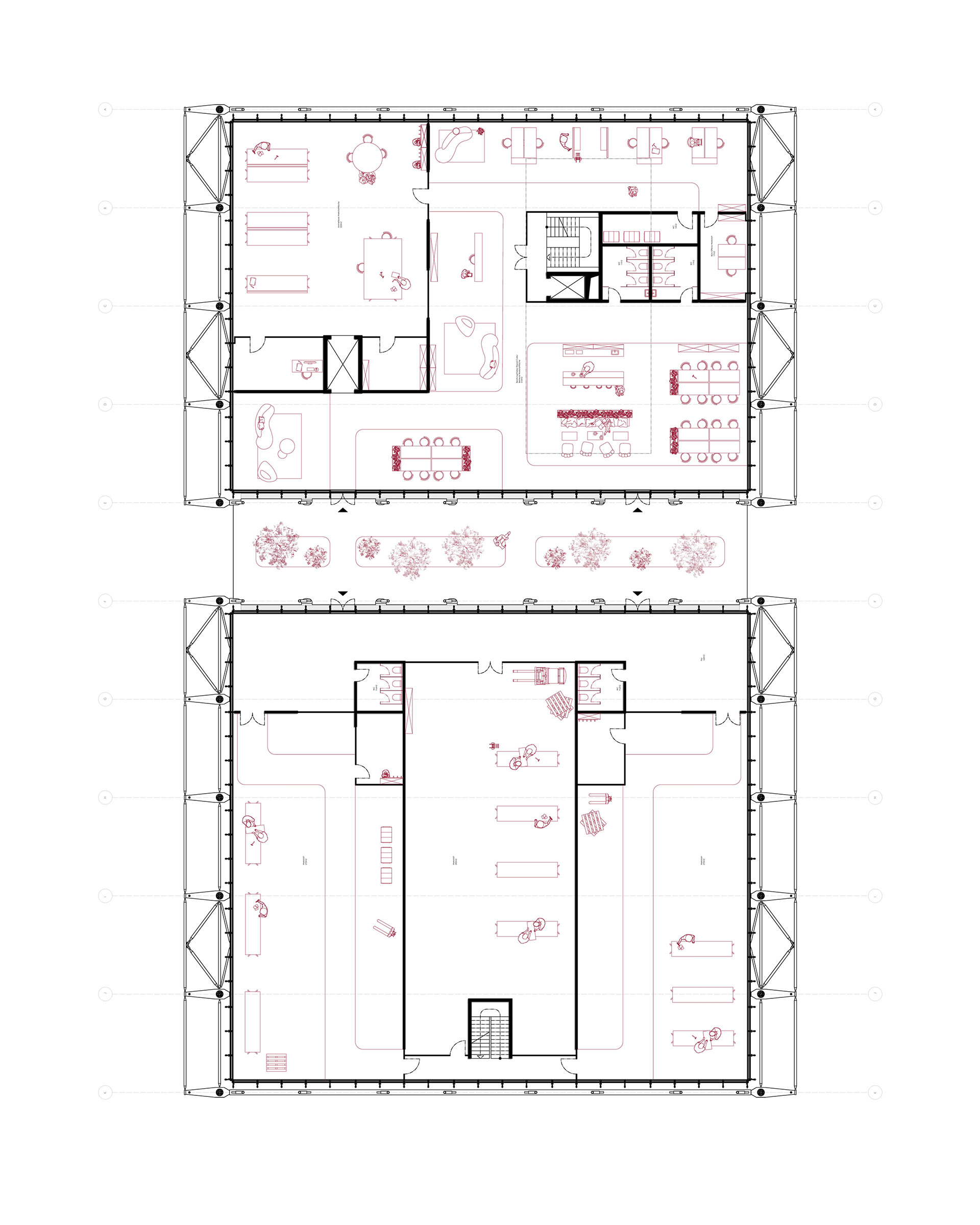

1. Obergeschoss · Repair-Café, Workshops und Werkstätten
1. Obergeschoss · Repair-Café, Workshops und Werkstätten

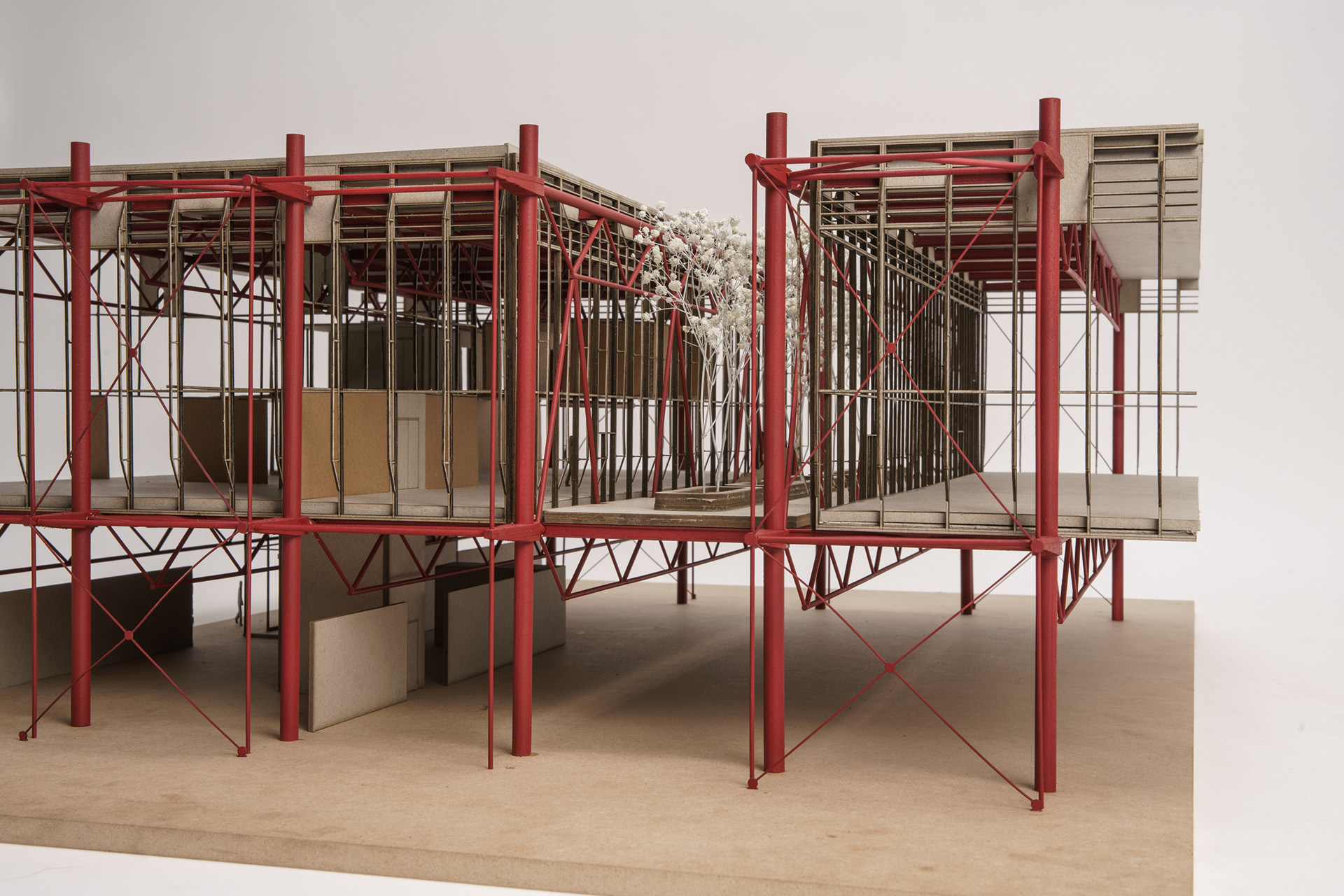

Die grüne Mitte · Tragwerk, Weg und Aufenthaltsraum
Die grüne Mitte · Tragwerk, Weg und Aufenthaltsraum
02 / Nutzung und Freiraum

Eine begrünte Fuge gliedert die Anlage in zwei Hallenkörper. Zur Straße liegen die öffentlich zugänglichen Bereiche mit Repair-Café und Workshops, im rückwärtigen Teil die großen Werkstätten. Der Freiraum ordnet die Erschließung und schafft einen gemeinsamen Aufenthaltsbereich zwischen den Nutzungen.

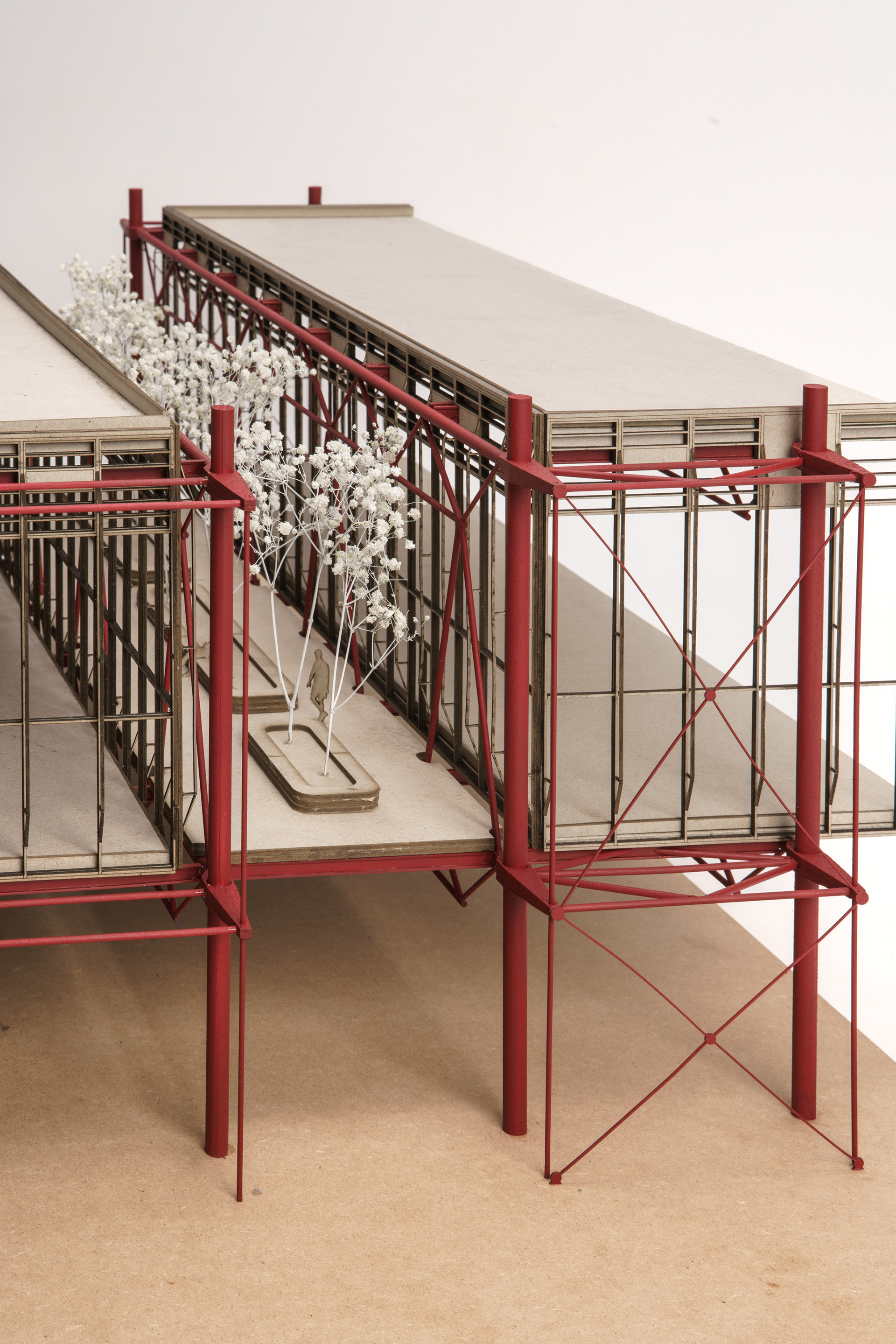

Grünschneise · Gemeinsamer Freiraum zwischen den Hallen
Grünschneise · Gemeinsamer Freiraum zwischen den Hallen

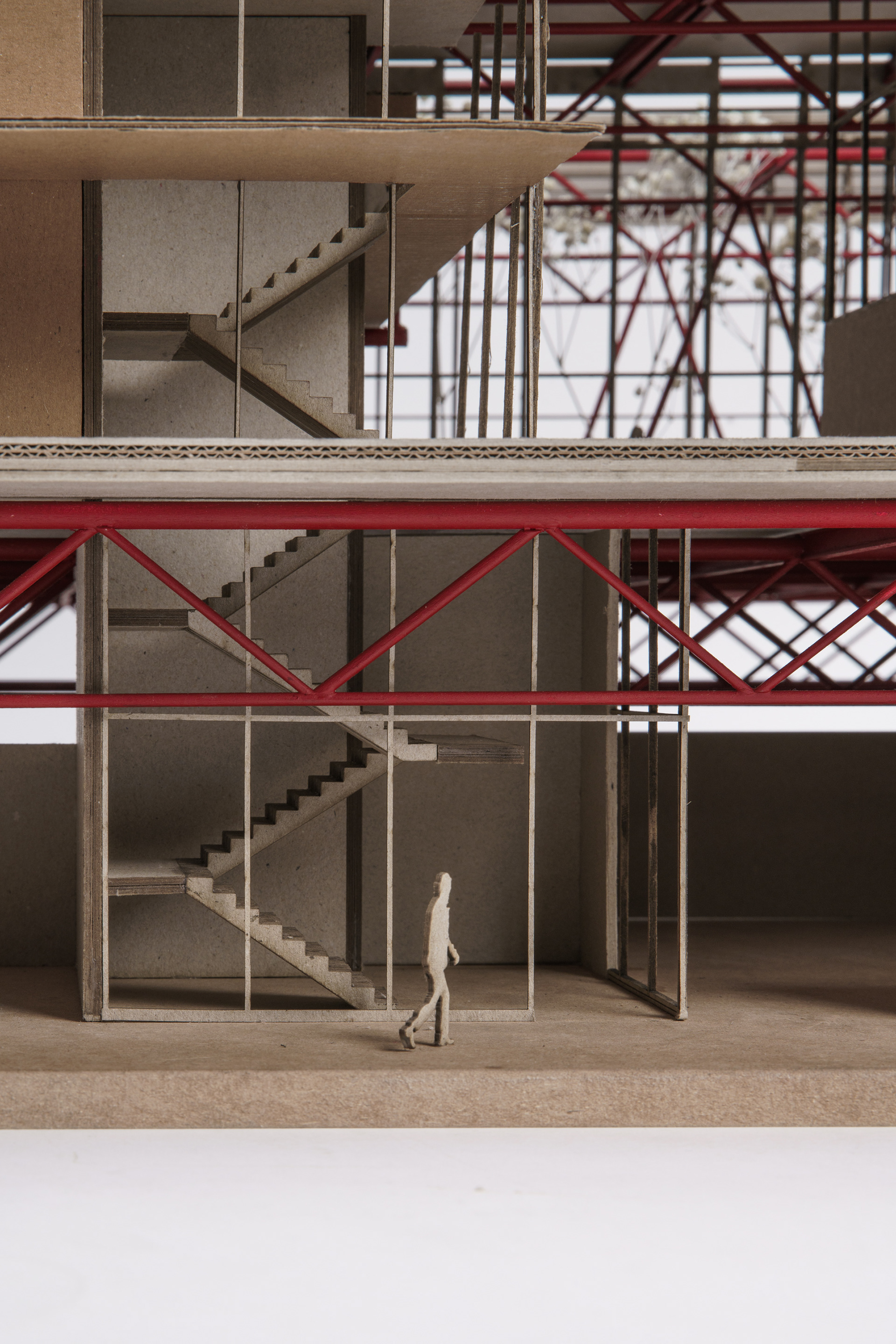

Innenraum · Treppen, Galerien und eingestellte Räume
Innenraum · Treppen, Galerien und eingestellte Räume
Räumliche
Modellstudie

Das digitale Modell verdeutlicht die Anordnung von Hallenkörpern, Tragwerk und Geschossebenen. Die Kamerafahrt führt vom Gesamtvolumen zu den konstruktiven Beziehungen an der Fassade.
03 / Tragwerk und Gebäudehülle
Das außenliegende Tragwerk bestimmt die Architektur. Ausgangspunkt war die Untersuchung des Centre Pompidou; dessen konstruktive Prinzipien wurden für die Reparaturhalle weiterentwickelt.
Stützen, Fachwerkträger, Zugstäbe und Gerberetten bleiben sichtbar. Vor der zurückgesetzten Gebäudehülle bilden sie einen räumlichen Rhythmus. Die Konstruktion trägt das Gebäude – und wird zu seinem Ornament.

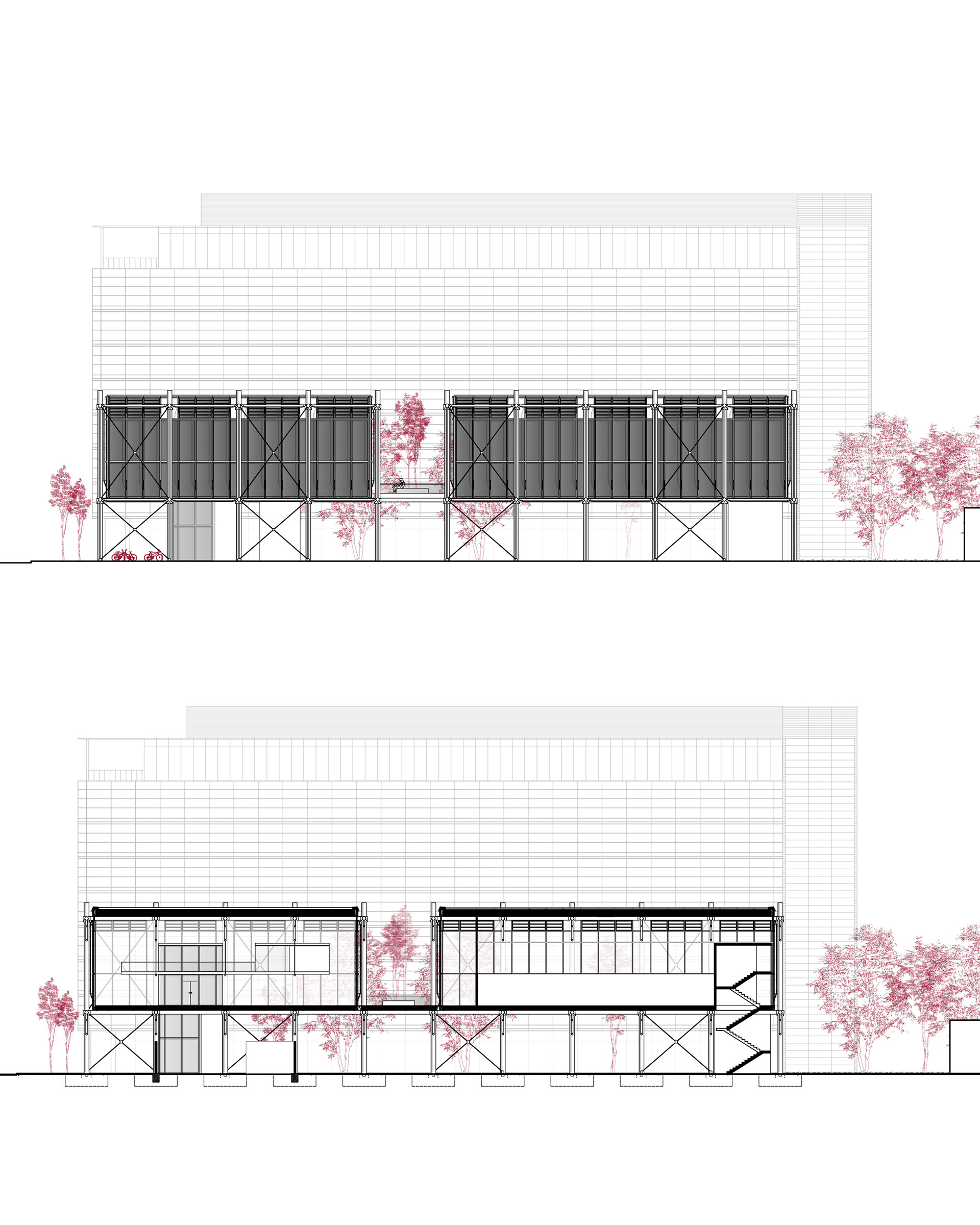

Ansicht und Schnitt · Aufständerung, Hallen und grüne Fuge
Ansicht und Schnitt · Aufständerung, Hallen und grüne Fuge

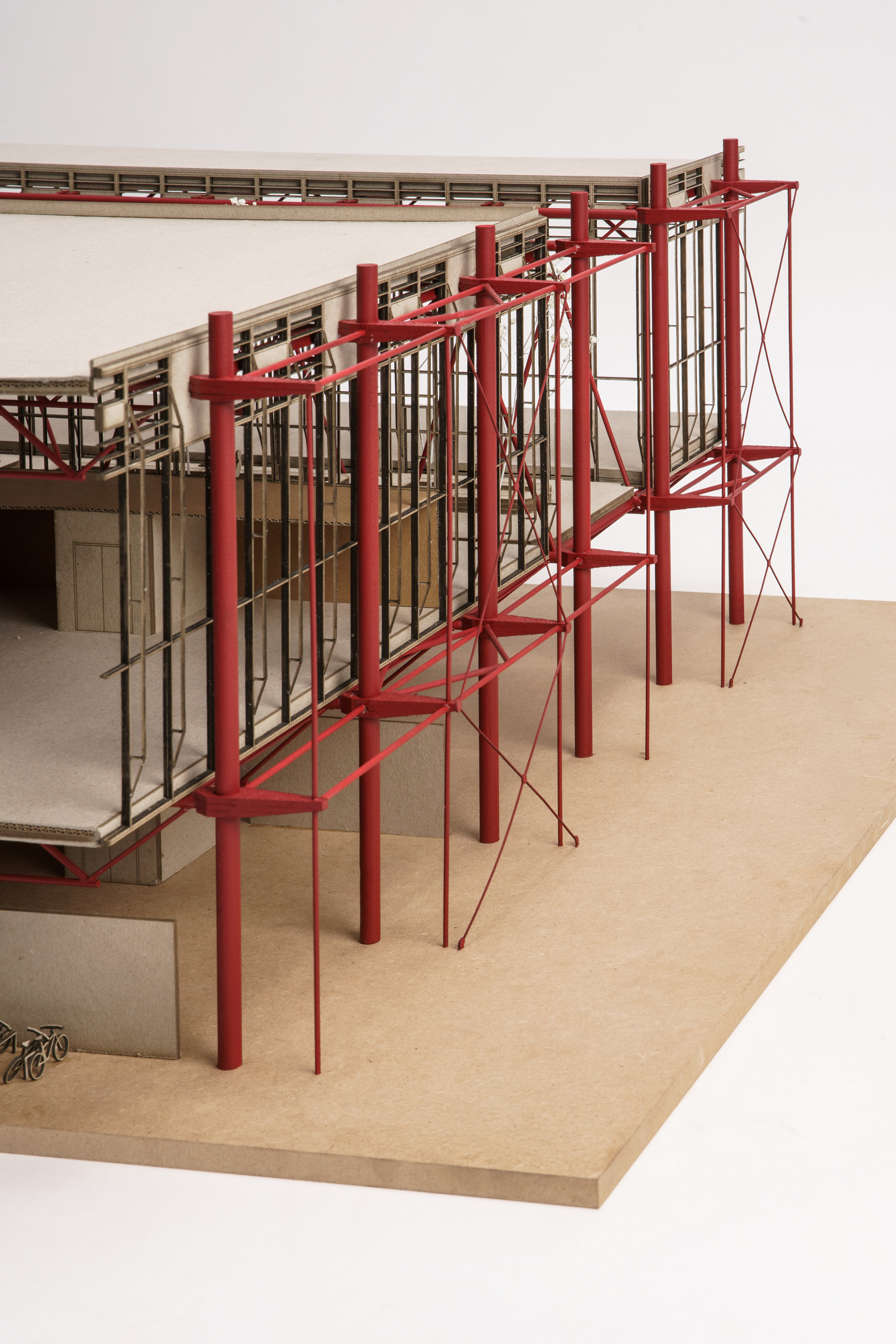

Außenliegendes Tragwerk · Stützen, Zugstäbe und Fassadenebene
Außenliegendes Tragwerk · Stützen, Zugstäbe und Fassadenebene
Konstruktion im Detail
Axonometrie, Fassadenschnitt, Attika, Sockel und Fassadenecke zeigen das Zusammenspiel von Stahlstruktur und Gebäudehülle. Zum Vergrößern anklicken und durch die Zeichnungen blättern.

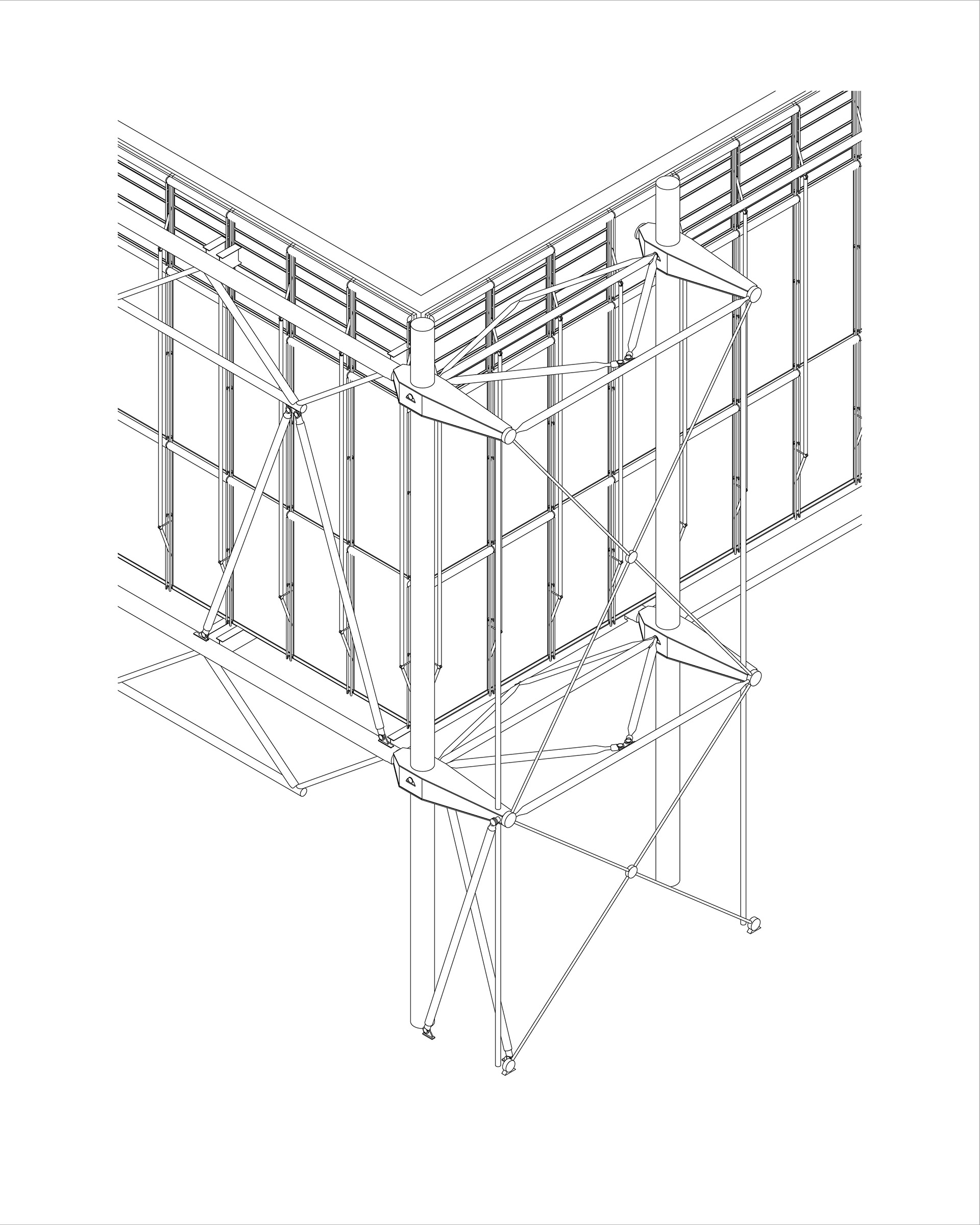

Konstruktive Axonometrie · Tragwerk und Gebäudehülle
Konstruktive Axonometrie · Tragwerk und Gebäudehülle
Fassadenecke · Grundriss und Anschluss
Fassadenecke · Grundriss und Anschluss
Sockel · Tragwerk und Geschossdecke
Sockel · Tragwerk und Geschossdecke

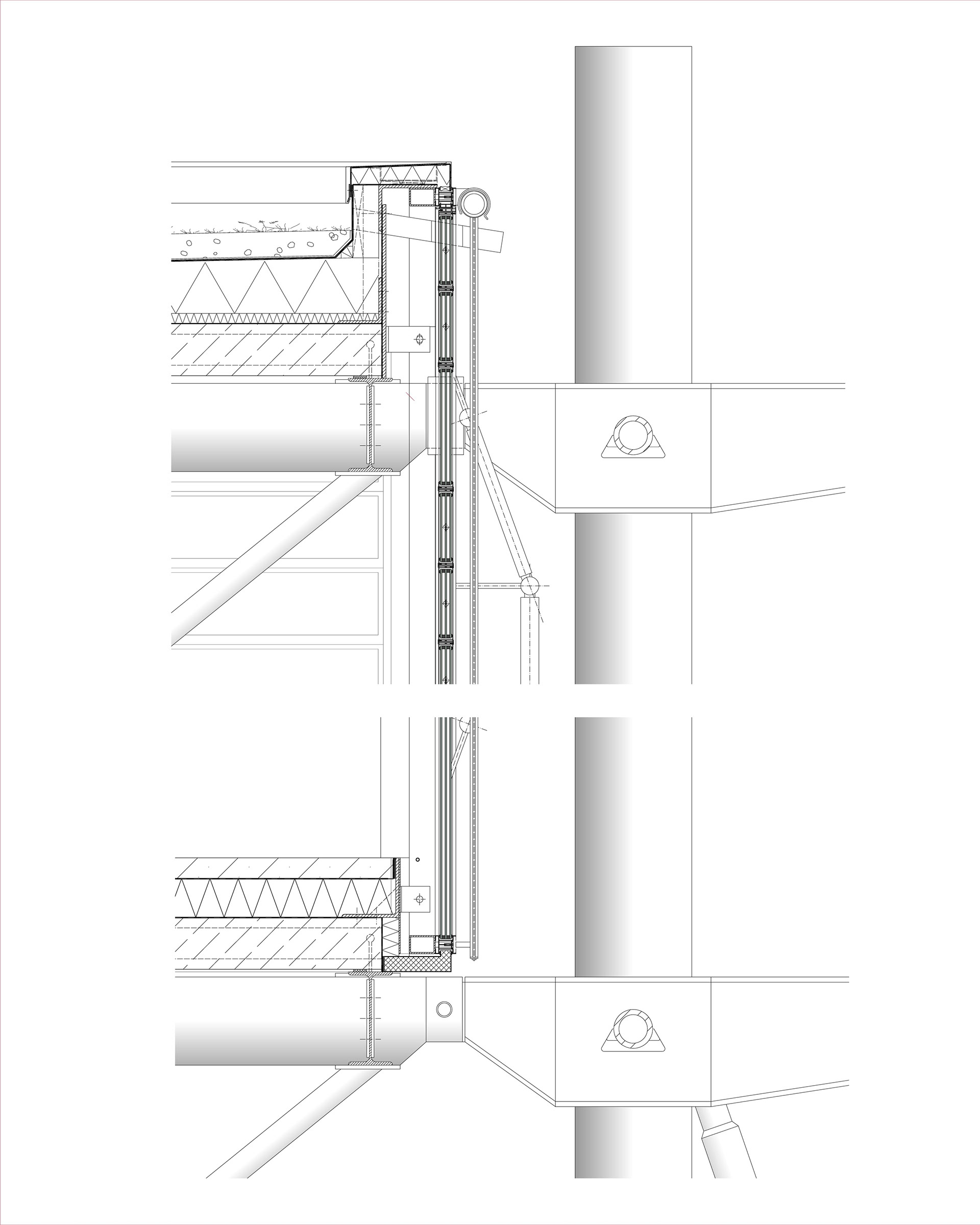

Fassadenschnitt · Dach und Geschoss
Fassadenschnitt · Dach und Geschoss
Attika · Dachabschluss und Gebäudehülle
Attika · Dachabschluss und Gebäudehülle
Projektangaben
Studienentwurf · Hochschule München
Architektur B.A. · 3. Semester · Wintersemester 2025/26
Ort: Georg-Brauchle-Ring, München
Programm: Reparaturhalle, Werkstätten und öffentliche Angebote
In Zusammenarbeit mit: Anna Lindauer, Waike Tschiedel
